一、概述

　　KJ1096煤礦供電監控系統是我公司充分利用地面配電管理系統成熟技術的基礎上，結合公司多年研發隔爆產品的經驗，針對我國煤炭企業生產供電的特點和管理模式，精心設計的一套系統。對供電監控系統進行全方位監控，多手段分析，同時整合并提升設備性能。全面解決供電的可靠性問題。構建標準的信息化平臺，可實現供電監控系統的可視化、智能化、自動化為煤礦安全生產，提高效率打好自動化煤礦的基礎。

　　二、系統功能

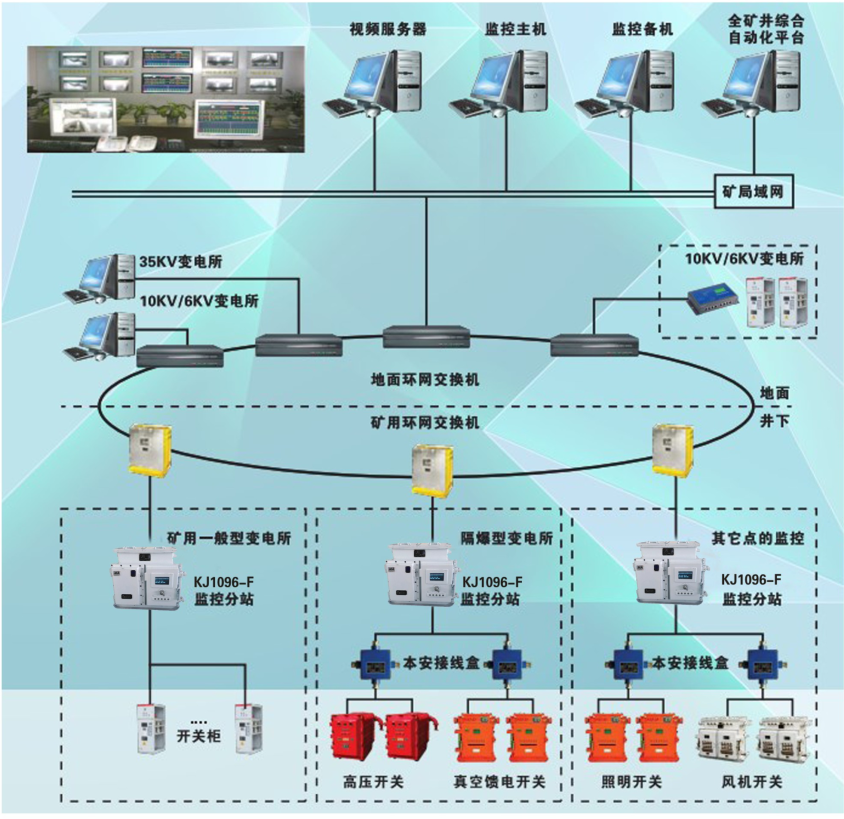

　　地面部分有工業級計算機，工業以太網交換機，電力監控傳輸分站，UPS電源，打印機組成。井下部分主要是隔爆兼本安型分站（內置不間斷電源）,本安型以太網交換機等組成。通過通訊電纜和光纜等將井下設備與地面設備連接組成完整的系統。

　　*數據采集與處理，實時采集模擬量、開關量、數字量、脈沖量已經各類保護信息。實時處理數據。

　　*通訊網絡采用總線拓?fù)浣Y(jié)構，接口提供以太網、RS485、CAN等通訊方式，通過介質采用五類雙絞線，網線，光纖等，通過設備接口實現遠方控制和數據采集。

　　*故障報警功能，主要是同步井下設備報警，井下設備發生故障時，地面同步報警。

　　*事件順序記錄、事故追查、定值管理、曲線圖顯示、趨勢圖顯示。

　　*遠方、就地、主機三級控制方式，可靠的實現了主機對裝置的“遙控”功能。

　　*監測防越級開關的工作狀態。

　　*安全管理功能，終端設備和系統上位機上可設置不同的權限，以確保系統安全性。

　　*在線統計計算，對一些無法實測的數據，可以通過計算獲得。

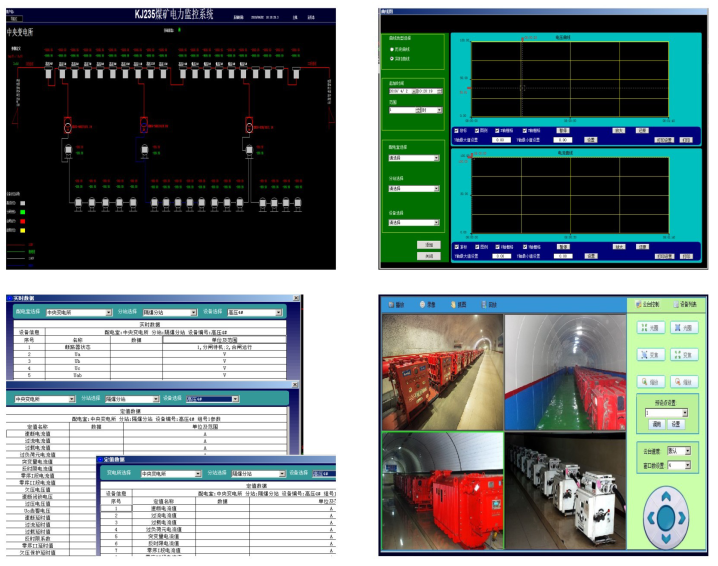

　　*界面的顯示和打印功能，可將系統信息以圖形、曲線、報表、趨勢圖等方式打印出來。

　　*實現與煤礦調度系統、安全監控、生產監控系統等融合和互動。
